Sottostruttura per pavimenti sopraelevati "NEW MAXI" con testa in bimateriale (pp+gomma) per travetto in alluminio
Sottostruttura per pavimenti sopraelevati - Supporto con testa in bimateriale

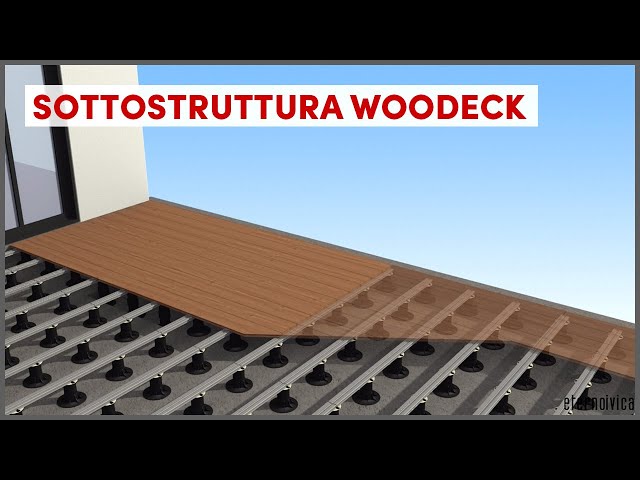

Il supporto New Maxi con testa per travetti in alluminio è la scelta ideale per realizzare pavimentazioni in doghe, con sottostruttura in alluminio.
Grazie all’esclusiva clip in acciaio che completa il sistema, la posa dei listoni risulta semplice e veloce.
Il supporto NM consente regolazioni facili e precise: basta ruotare la base per regolare al millimetro le altezze opportune, ottenendo così pavimentazioni eleganti, stabili e perfettamente in bolla.
Clip e travetto in alluminio
Vent’anni di esperienza nella progettazione di Sottostrutture per pavimenti sopraelevati da esterno servono a qualcosa. Ad esempio a creare un travetto in alluminio e una clip in acciaio che aumentano la velocità e la precisione in tutte le fasi di posa di doghe autoportanti.
- Travetto in alluminio con binario su un lato per lo scorrimento delle clips Eterno Ivica, e fessura longitudinale sul lato opposto per l’aggancio di ogni tipo di clips.
- Clip con base arrotondata per inserimento sul travetto a baionetta. In questo modo la clip può essere inserita in qualsiasi punto del binario e ruotare fino a 40°, senza essere vincolata alla perpendicolarità che solitamente si crea nella posa classica fra travetti, clip e doghe.
La clip è completamente personalizzabile a richiesta.
CALCOLO DELL'ALTEZZA DEL SUPPORTO:
A = altezza pavimento
B = Altezza travetto
C = Altezza doga
H = Altezza supporto
ESEMPIO:
A = 100 mm
B = 25 mm
C = 30 mm
| H = A - (B + C) = 100 - 55 = 45 mm = |
{ |
SE1 (mm 37,5 ÷ 50) |
| NM2 (mm 40 ÷ 70) |
TABELLA DI CONSUMO SUPPORTI TRAVETTO E CLIP:
| Interasse supporti (mm) | Numero supporti (m2) | Mt travetto (m2) |
|---|---|---|
| 300 x 300 | 11,5 | 3,15 |
| 400 x 400 | 6,5 | 2,75 |
| 500 x 500 | 4,5 | 2,1 |
Clip/mt Travetto: 1 mt (1000 mm): larghezza doga x2
es. 1000 mm : 140 mm = 7,14 x 2 = 14,28 clip/mt
