Sottostruttura per pavimento sopraelevato "NEW MAXI" per qualsiasi tipo di travetto
Sottostruttura per pavimento sopraelevato

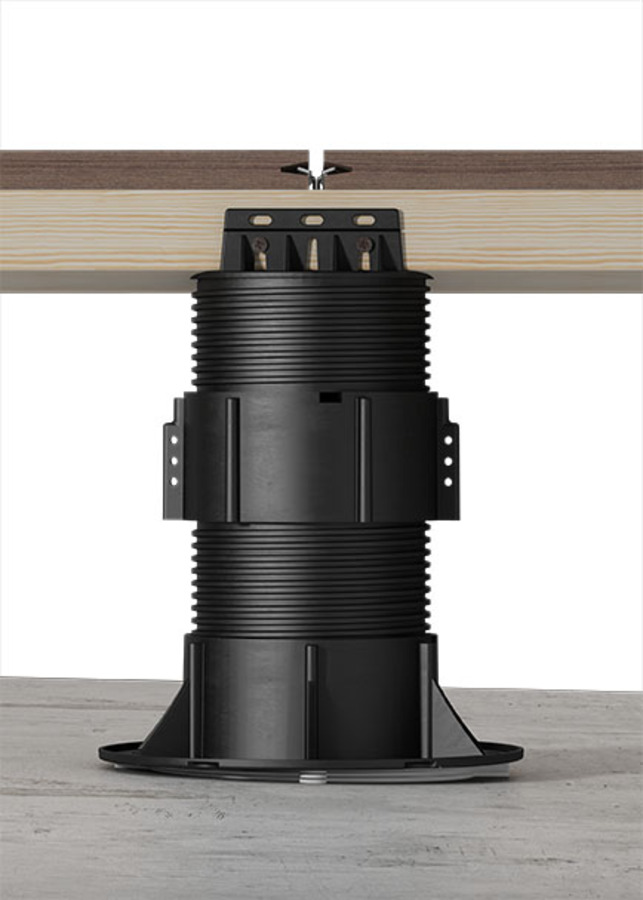

Il supporto regolabile NM può esser dotato di testa predisposta all’ancoraggio di travetti in legno, WPC o altro materiale per una posa ed una regolazione facile e veloce.
Una semplice rotazione della base consente di regolare millimetricamente ogni tipo di sottostruttura ed ottenere delle pavimentazioni in decking esterne perfettamente stabili.
L’utilizzo dei compensatori di pendenza alla base dei supporti permetterà di portare il piano di calpestio sempre in bolla.
CALCOLO DELL'ALTEZZA DEL SUPPORTO:
A = altezza pavimento
B = Altezza travetto
C = Altezza doga
H = Altezza supporto
ESEMPIO:
A = 100 mm
B >= 30 mm
C = 30 mm
| H = A - (B + C) = 100 - 60 = 40 mm = |
{ |
SE1 (mm 37,5 ÷ 50) |
| NM2 (mm 40 ÷ 70) |
TABELLA DI CONSUMO SUPPORTI TRAVETTO:
| Interasse supporti (mm) | Numero supporti (m2) | Mt travetto (m2) |
|---|---|---|
| 300 x 300 | 11,5 | 3,15 |
| 400 x 400 | 6,5 | 2,75 |
| 500 x 500 | 4,5 | 2,1 |
